HP EliteDesk 800 G4 の CPU を換装する
購入時 搭載されていた CPUは Intel® Core™ i7-8700 Coffee Lake-S で、これを i7-8700K に換装しました。
もちろん CPUクーラーも TDP 65Wから 95Wにアップグレードしています。（2023年11月）
CPU｜第8世代 Core プロセッサ
Intel® Core™ i7-8700K Coffee Lake-S 主な仕様
- ソケット：LGA1151
- ベース動作周波数：3.70GHz
- ターボ・ブースト周波数：4.70GHz
- コアの数 / スレッド：6 / 12
- キャッシュ：12MB Smart Cache
- バススピード：8 GT/s DMI3
- 最大TDP：95W
- T-junction（プロセッサ・ダイ許容温度）: 100℃
- S-spec：SR3QR
- グラフィックス：Intel®UHD Graphics 630
- 発売日：2017年11月

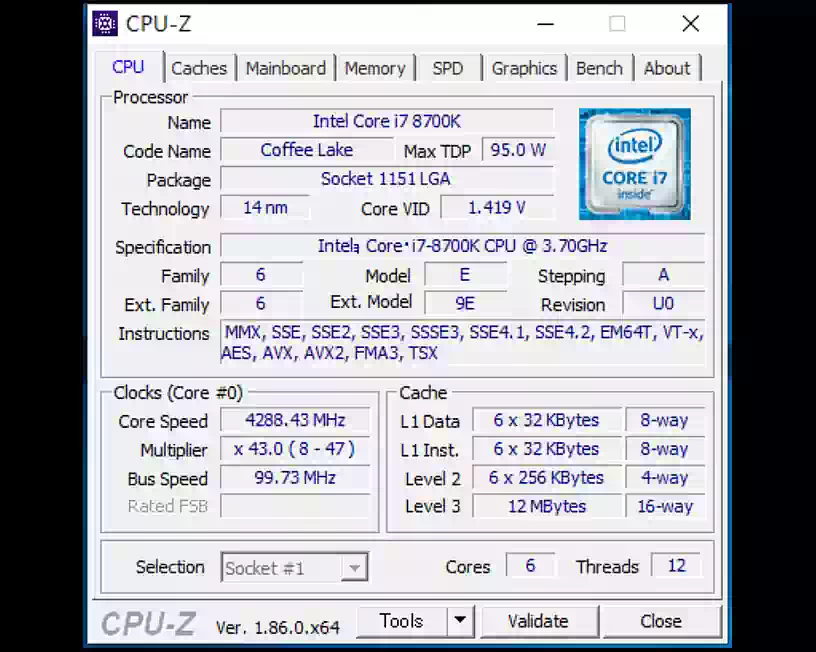

下の画像は CPUの写真と Windows 10上の CPU-Zのスクリーンショットです。
Explanation
バルク中古品です。ご覧の通りヒートスプレッダに傷の多さが目立ちますが正常に動作しています。
換装するきっかけは EliteDesk 800 G4ワークステーションエディションの CPUリストに i7-8700Kがあったのと、後述の HP製CPUクーラー 95Wが手に入る目途が立ったためです。
なお、マザーボードのチップセットが Q370なので CPUやメモリーのオーバークロックはできません。ですが性能は確実にアップしています。
CPUクーラー
HP P/N：L13268-001 Rev.：0A
HP製 TDP 95W（ワット）の CPUクーラーです。90mmファン、ヒートパイプ 3本。
Explanation
下記 URLの Maintenance and Service Guide（英語）の5ページから6ページかけて掲載されています。
http://h10032.www1.hp.com/ctg/Manual/c06075968 Maintenance and Service Guide
これ以外の詳細な仕様は、いくら探しても出てきませんでした。なのでファン風量、静圧などの特性は不明です。
実はこの P/N（パーツナンバー）にたどり着くまでかなりの時間を要し、HP Z2 Tower G4 Workstationのものであることが分かったものの果たして EliteDeskに取り付けできる証拠が見つかりませんでした。
メインテナンス・サービスガイドのイラストと HP Z2の写真を頼りに検索。eBay USに 2個出品されているのを発見し、すぐに 1個を発注しました。残りの 1個も翌日には売れていました。多分いけるだろうと感に頼ってダメもとでしたが正解だったようです。
下の写真は米国から届いた小包を開梱したところです。
eBayで初めての買い物でしたが、配送先の住所など日本語入力できたので問題ありませんでした。但し、eBayからのメールは全て英語です。決済は PayPalで行い発注から受け取りまで 24日間でした。
下の画像は 65W、95Wの換装前、後の写真です。
こうして並べて見るとクーラーの大きさの違いがよく分かりますね。サーマルグリスは長年愛用している Arctic Silver社製「Arctic Silver 5 AS-05」です。
雑感
以下、換装前と後の インテル® XTUのベンチマークテストの結果です。
- 室温23℃、スコアは 5回計測した平均値（小数点以下切り捨て）
- 換装後はサーマルグリスの養生期間（200時間）後に計測
| i7-8700 | 2328ポイント、85℃ |
|---|---|
| i7-8700K | 2470ポイント、84℃ |
換装前はパワーリミット スロットリングは掛かりませんでしたが、換装後はテスト終了 5秒前くらいから発動しました。
140ポイント向上、温度は変わらず、体感的には変化なしでした。
