サブPC、自作機のアップグレード

この度、数年ぶりに サブPC をアップグレードしました。2020年中にと思っていたのですが、自作NAS機ウェブサーバー機 のアップグレードに少々手間取ったことなどでずれ込み、立夏も目前になってしまいました。

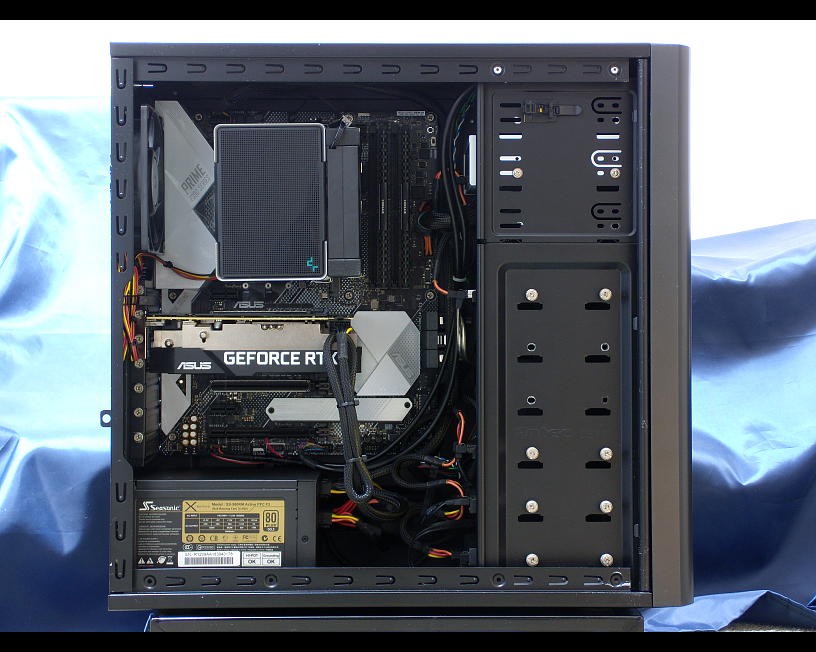

下の画像はアップグレード後の写真です。いつもケーブルの引き回しには苦戦を強いられますが、メインテナンス性を考慮しつつ上手く処理できたと思います。以前 と比べると各段の仕上がりです。



換装前のマザーボードは 10年以上前のもの(ASUS P7P55D-E LX, 2010年4月発売)で、CPUソケット LGA1156 Core iプロセッサ 第1世代の代物です。

サブPCは Linux OS専用機として使用していますが、さすがに現在の Ubuntu、特に GMOME 3デスクトップの Ubuntu 20.04 LTSに至っては、起動時間も長くなり動作速度にもストレスを感じ得なくなりました。

SSDにインストールし、軽量と言われるデスクトップに変更すると多少はマシになりますが根本的な解決にはならないので、この際ハードウェア全般をアップグレード(最適化含む)した次第です。(2021年5月)

下表は今回変更した内容です。

マザーボード ASUS LGA1556 → msi LGA1155
CPU Core i5-750 → Core i7-3770S
メモリーモジュール XMP, 8GB → XMP非対応 8GB
グラフィックスボード NVIDIA GeForce GT630 → GT740
SSD 2台 → 3台
HDD 3.5", 2.5" 各1台 → 2.5" x1台
ODD LG → ASUS

これ以外のパーツは既存のままです。


マザーボード

msi Z77A-GD65 主な仕様

  • 型式・規格:MS-7751・ATX
  • CPUソケットタイプ:LGA1155 第2・第3世代
  • 対応CPU :SandyBridge / IvyBridge
  • チップセット:Intel® Z77 Express
    • SATA 6Gb/s , USB3.0
  • メモリー:デュアルチャンネル , 最大32GB
    • DDR3-DIMM , non-ECC , un-buffered
    • クロック周波数:1600MHz
    • Intel® XMPサポート
  • SATAポート
    • Intel® Z77チップセット 6Gb/s x2, 3Gb/s x4
    • ASMedia ASM1061チップ 6Gb/s x2
  • 拡張スロット:PCI Express 3.0 / 2.0
  • VGA:Intel® HD Graphics 2500/4000
  • マルチGPU:AMD® CrossFierX, NVIDIA® SLI, Lucid Virtu Universal MVP
  • システム/ 対応OS:UEFI, Legacy BIOS/ Windows 7, 8
  • 生産国:China
  • 発売日:2012年3月

Explanation

ASUS P7P55DE-LX(LGA1156)からの換装です。8年前 Intel 第4世代プロセッサ Haswell が発売されて数か月後、セール品を購入し動作確認もせず未使用のまま保管庫で眠っていたものです。

なのでまずは CMOSバックアップ用の電池を新品に交換しました。あと、写真を撮っている時に気が付いたのですがこのマザーボードはコンデンサが全て固体コンデンサなんですね。

SATAポートについて

仕様にある通り Z77チップセットのポートは SATA 1~SATA 6 で SATA 7, 8は ASMediaチップです。

当方のマルチブート環境で使用しているチェーンローダーは ASMediaチップのポートにデバイスがあると Z77チップポートのデバイスを認識出来なくなりました。

ASMediaチップポートのデバイスを取り外すと Z77チップポートのデバイスを認識するようになります。そういうわけで当方の環境では ASMediaチップの 2ポートは使用できません。

BIOSのアップデート

BIOSのバージョンを調べると、2012年3月から2013年12月まで次のように 7回のアップデートがありました。

  • BIOSバージョン :( )はアップデートファイルの拡張子
    • 10.3(A20), 10.5(A30), 10.6(A50), 10.7(A70), 10.8(A80), 10.10(AA0), 10.11(AB0)

アップデートの方法は msiのサイトから全てのファイルをダウンロードして USBメモリーに保存し、BIOS設定画面(CLICK BIOS 2)のユーティリティメニューから M-Flash で 1ファイルずつ行いました。

途中 10.5でエラーが出たので飛ばして次の 10.6から最終バージョンの 10.11までアップデートできました。

Secure Boot を無効にする

BIOSバージョン10.7で Windows 8対応になり Secure Boot が有効になっているため Windows 以外のOSはインストール出来ません。サブPCは Linux OS 専用のマルチブート環境なのでこれをキャンセルします。

  1. CLICK BIOS 2 の設定メニュー [STTINGS]に入り 拡張項目 を選択する
  2. Windows 8 Feature を選択して開く
  3. Windows 8 Feature [Enabled] を選択して [Disabled] に変更する
  4. 保存してパソコン再起動

これで Windows以外の OSもインストール出来るようになりました。

Legacy BIOS に変更する

UEFI と Legacy BIOS を切り替えるには

  • [STTINGS]に入り ブートを選択する
  • Boot mode select の [UEFI] を [LEGACY + UEFI] に変更する

これで Legacy BIOSモードになるので SSD または HDD のパーティション テーブルを MBR(Master Boot Record)に設定します。なお BIOSに関して付属のマニュアルにはオーバークロックのことしか説明がなく、その他の設定項目の説明は載っていません。

この辺りは同年代の ASUS製マザーボードのマニュアルと比べると大部劣っていますね。

▲ 目次へ

CPU

Intel® Core i7 - 3770S IvyBridge 主な仕様

  • ソケット:LGA1155
  • 動作周波数:3.10GHz
  • ターボ・ブースト周波数:3.90GHz
  • コアの数 / スレッド:4 / 8
  • キャッシュ:8MB Intel Smart Cache
  • バススピード:5GT/s
  • 最大メモリー:32GB
  • 最大TDP:65W
  • Tcase(ケース許容温度): 69.1℃
  • S-spec:SR0PN
  • グラフィックス:Intel®HD Graphics 4000
  • 生産国:Costa Rica
  • 発売日:2012年4月

詳細仕様はこちら >>

Explanation

ネットオークションで業者から購入した中古品です。3770, 3770K ではなく省電力版の 3770S なのかについては商品説明に汚れ、傷ありの文言がなかったためです。

なぜ CPUに汚れや傷が入るのかを考えれば自ずと分かると思います。

▲ 目次へ

メモリーモジュール

Hynix デスクトップPC用 DUALメモリ 主な仕様

  • 型番:HMT351U6BFR8C-H9
  • メモリー容量:4.0GBx2枚
  • メモリー規格:DDR3 SDRAM
  • メモリーインターフェイス:UDIMM 240-pin
  • モジュール規格:PC3-10600(DDR3-1333)
  • XMP非対応
  • SK hynixチップ搭載
  • 生産国:Korea
  • 発売日:不明(Amazon取扱開始2019年9月)

Explanation

既存のメモリーを他に移設する事になり新たなメモリーが必要になりました。搭載チップのベンダーが既存のメモリーと同じだった事もあって新品を購入しました。容量は同じです。XMP対応から非対応にしたのは 実際にオーバークロックしてみたのですが体感できるほどの差がなかったためです

動作周波数が PC3-16000(DDR3-2000)から PC3-10600(DDR3-1333)へダウングレードになります。体感できるほどの差があるようならまた考えようと思います。

参考までに

下記が手持ちの XMP対応メモリーモジュールです。

CORSAIR XMS3 - 8GB (2x4GB) DDR3 2000MHz C9 Memory Kit

CORSAIR CMX8GX3M2A2000C9

CORSAIR CMX8GX3M2A2000C9

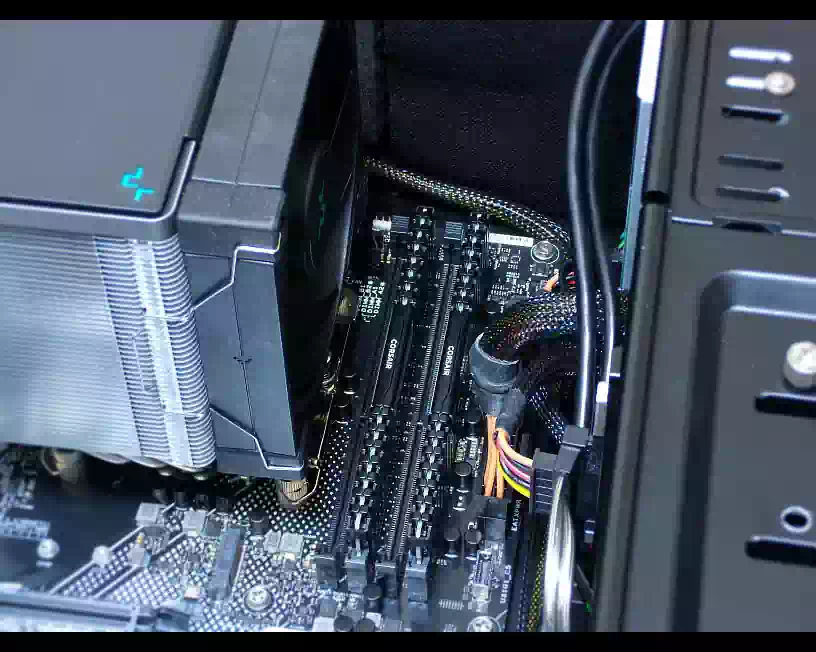

PCに取り付けた状態

PC取付け

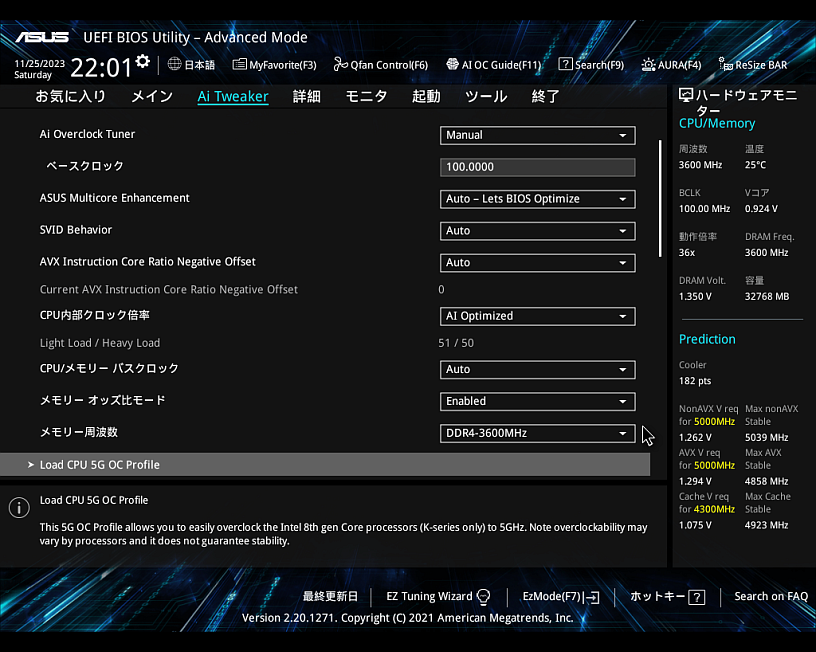

BIOS 設定 XMP 有効

CLICK BIOS 2

CLICK BIOS 2では DRAM周波数 2000MHzでオーバークロックと表示されています。

▲ 目次へ

グラフィックスボード

ASUS GT740-OC-2GD5 主な仕様

  • 型番:E1745U GB GT740-OC-2GD5
  • GPU:NVIDIA® GeForce® GT 740
  • ファミリー、チップ:Kelper, GK107
  • メモリー容量:2,048MiB
  • メモリー規格:GDDR5
  • バスインターフェイス:PCI-Express 3.0 x16
  • バス幅:128bit
  • 消費電力:64W
  • 補助電源:なし
  • 推奨電源:400W
  • CUDAコア:384unit
  • NVENC:Yes(1st Gen)
  • NVDEC VP8 / VP9:no / no
  • 外形寸法:長173×幅111×高36 mm(2スロット占有)
  • 発売日:2014年5月
  • 詳細仕様はこちら >>

    Explanation

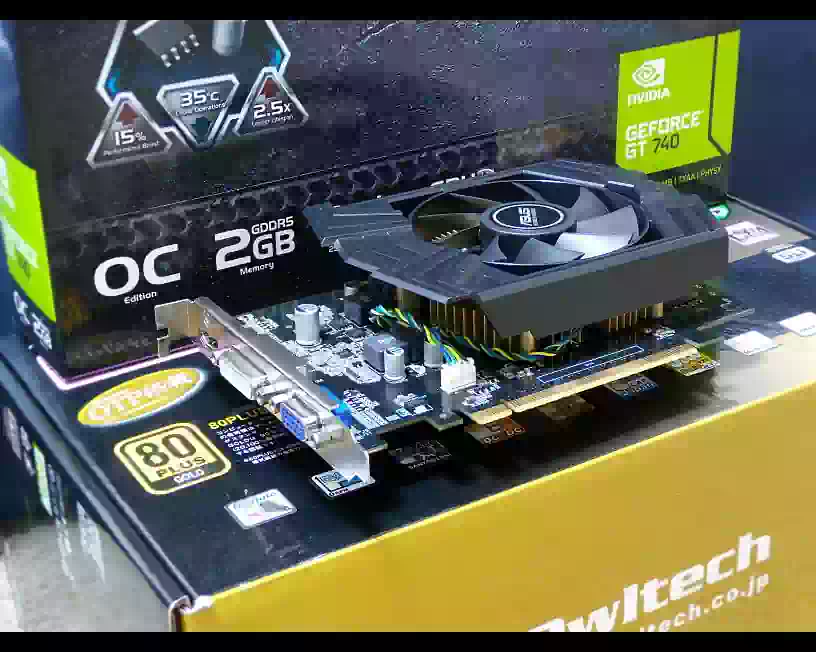

    新品のグラフィックスボード(以降グラボ)です。このグラボにした理由は以前が GT630だったのでそのアップブレードということです。下の画像はマザーボードにセットした様子の写真です。

    実のところ Linux OSでは動画再生支援も効かないし CPUにグラフィックスが統合されているのでグラボは不要ですが Ubuntuにも NVIDIAのグラフィックスドライバーと設定マネージャーがあるので購入してみました。

    上の画像は Ubuntu 20.04LTSのスクリーンショットです。このように YouTubeの 4K/60fps 動画を再生するくらいなら問題ありません。この時の CPU負荷率はタイトルにもよりますが 40%前後です。

    その他に Ubuntu上でトランスポートストリーム動画や市販の Blu-rayディスクの再生も問題なく、CPU負荷率も 20%前後です。こちらは NVIDIAのドライバーを使用します。

    ▲ 目次へ

SSD (Solid State Drive)

Kingston® Q500 主な仕様

  • モデル・フォームファクター:SQ500S37/120G・2.5"
  • 記憶容量:120GB
  • インターフェース:SATA3
  • NANDタイプ:TLC
  • パフォーマンス
    • 順次読み出し|順次書き込み:500 MB/s|320 MB/s
    • 消費電力:アクティブ時 1.535W|アイドル時 0.195W
  • 使用温度域:0℃~70℃
  • 平均故障間隔 (MTBF):1,000,000時間
  • 監視:温度センサー, SMART
  • 外形寸法・重量: 幅69.9 x 長100 x 7.0mm・41g
  • 生産国:Taiwan
  • 発売日:2018年7月

詳細仕様はこちら >>

Explanation

システム用に 2台購入し、それぞれ 4つのパーティションに Linux OSを 1つずつ合計 8種類をインストールしています。以前は HDDに入れていたものをクローニングしました。

▲ 目次へ

HDD (Hard Disk Drive)

TOSHIBA MQ01ACF050 シリーズ 主な仕様

  • モデル・フォームファクター:MQ01ACF050R・2.5"
  • 記憶容量:500GB
  • 回転速度:7,278rpm
  • インタフェース:Serial ATA 6Gb/s
  • 内部転送速度:871 ~ 1850Mb/s
  • バッファーサイズ:16MiB
  • セクターサイズ(Advanced Format): 物理 4,096 bytes/ 512e
  • 使用温度域:5℃~55℃(動作時)
  • 平均故障時間 (MTTF):600,000時間
  • 消費電力:Max 2.1W
  • 外形寸法・重量: 7 x 100.45 x 69.85mm(高x長x幅)・0.92kg
  • 生産国:Philippnes
  • 特記事項:メーカー リファービッシュ
  • 発売日:2013年8月(正規出荷)

詳細仕様はこちら >>

Explanation

振動(共振)・騒音・発熱を考慮して 2.5インチにしました。リファービッシュとは初期不良などでメーカーに返品されたものを整備再生したもので、低価格でメーカー保証もついています。

実は手持ちの メインPC のマザーボードもメーカー リファービッシュ品でして、かれこれ 8年になりますが不具合もなく未だ現役です。

補足|MTBF と MTTF

下記は 2つの違いついての資料です

MTBF, MTTF

  • MTTF: Mean Time To Failure(平均故障時間)
    • 故障なしで使用できる時間の平均値
    • 非修理系(修理せず交換するシステム)に適用
    • 例)部品類など → 故障の場合,修理せずに交換・廃棄
  • MTBF: Mean Time Between Failures(平均故障間隔)
    • システムが故障するまでの時間の平均値
    • 修理系(直しながら使うシステム)に適用
    • 例)車,コンピュータ → 故障した部品を交換して再度利用可能
    • 修理・使用から再度故障するまでの時間

東北大学 張山のWEBの授業のページでPDFを公開 「高信頼システム 01」より引用

▲ 目次へ

ODD (Optical Disc Drive)

ASUS Blu-rayコンボドライブ 主な仕様

  • モデル:BC-12D2HT
  • ディスクサイズ:12cm, 8cm
  • インターフェース・バッファ:Serial ATA・不明
  • メディアロードタイプ:電動トレー方式
  • 読出しメディア:BD, DVD(M-Disc), CD
  • 書込みメディア:DVD(M-Disc), CD
  • 使用温度域:5℃~45℃(動作時)
  • 騒音:不明
  • 消費電力:不明/ E-green(無負荷時省電力)
  • 外形寸法・重量: 幅146 x 高42 x 長170mm・0.65kg
  • 生産国:China
  • 発売日:2017年8月

詳細仕様はこちら >>

Explanation

Ubuntu で市販の Blu-rayディスクを再生するため購入しました。これまで Pioneer製を主に使用していましたが今回初めての ASUS製です。フロントベゼルの ASUSロゴが気に入りました。

特に不具合もなく正常に動作しています。

▲ 目次へ

雑感

最も懸念していたマザーボードの BIOSアップデートが大きな問題もなく完了したことが何よりでした。何しろ 7回連続でしたのでね。

8年ぶりにマザーボードの箱を開け、当時のレシートを見ると 2013年9月に税込 14,980円で購入しており、発売当時の販売価格を調べると 税込みで 20,680円でした。買って何をしようとしたのか記憶がなく、いつか使うだろうくらいの気持ちだったのかも知れませんね。

世間では「いつか使うだろう」の「いつか」は来ないと言われておりますが、当方には来てしまいました。

今回の目的である動作速度の改善ですが、これはもう劇的に良くなりましたね。

型落ち、中古パーツを使う理由

端的にいうと、使用目的に見合った性能を出せればよいからです。使うパーツは主に発売当時のハイエンドな中古品です。もちろん必要に応じて新品も使用します。購入先は業者(プロ)で、よほどの事がない限り個人(素人)との取引きは避けています。

なので信用できる業者を見つけることが重要です。対面販売ですと見分け易いのですが、これがネット販売ですとかなり難しくなります。当方ではもはや 8割方ネット購入です。

これが不思議なもので長年続けていると、サイトの雰囲気や掲載されている商品の文言、写真の撮り方などで判断できます。なんとなく「におい」がするのです。

管理人は「中古パーツはフィールドテストに合格した良品である」とポジティブに捉えています。ですが、積極的にお勧めはいたしません。

型落ちハードウェアのよいところはネットの情報が豊富なことや、例えば10年前は規制されていなかったが現在では規制あるいは廃止されてしまった機能が使えるところでしょうか。
